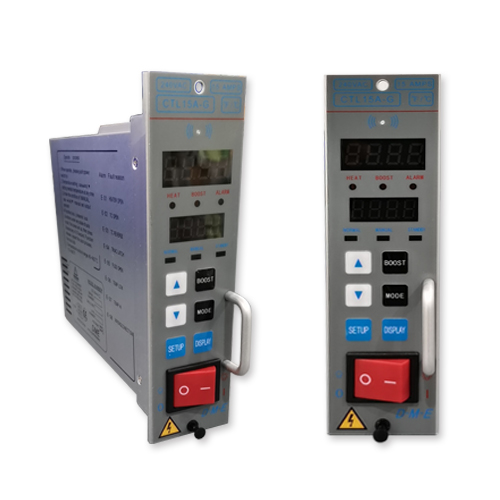

One card single temperature control box

一卡单控温控箱

产品目录下载

随着热流道技术在中国注塑工业的广泛应用，对热流道温控系统的需求也在迅速猛增，但同时在热流道温控卡应用过程中，由于用户的操作不规范、各个热流道系统供应商技术规范不一致，因此实际应用过程中，因此实际应用产生了不少问题，如：相线与零线混接造成温控卡烧毁；发热线和感温线混接，造成感温线烧坏，从而使整条发热线报废；温控卡输出短路，造成温控卡烧坏等。

针对上述问题，DME作为全球最高品质温控系统的供应商，秉承以客为先，持续创新的理念，2008年于中国隆重推出一款新型的温控箱——CTL智能系列温控箱。该箱拥有专利技术，它能防止上述问题的发生，极大的改善热流道系统稳定性，提高生产使用效率。

该系统温控箱面板美观，操作简单，因为首次采用烧不坏的专利技术，温控箱基本不需要日常的维护。考虑到本地市场的需求，我们也首次采用亚洲接线标准，以适应客户应用习惯。该系列智能温控箱已做全方位的安全认证和环保认证，通过了CE和RoHS认证。另外温控卡可以与DME其他系列的温控卡自由互换。

温控箱是一种持续保持所需温度值的设备，它主要通过表芯内智能计算机芯片（MCU）探测发热流道温度，再经过智能计算机内部数据处理，输出适当比例电流值，从而达到控温目的，温度控制的精确性稳定性主要取决下列几个重要因子：

1.温度测量：取样周期参数，数据滤波处理决定温度，测量电路温度补偿等决定温度测量精度；

2.PWM控制：通过调控反映输出电流比例，相关参数有比例段，积分时间，微分时间；

3.PIDD控制：通过相角控制，相关参数有比例段，积分时间，微分时间；

4.自动调节：通过分析发热线的电容和模具的热常数，提供其主导因子的功能（具有潜热性和散热性）不管环境怎么变化，它都有助于精确控制温度。

5.输出模式：根据环境可以改变

—SSR（PIDD）模式：可以达到精确的温度控制，但电源的噪音比PWM模式大得多。

—PWM（PID）模式：电流噪音大，但对特定温度的控制能力比SSR模式差。

产品功能说明

1.采用模糊PIDD控制技术，在没有整定PID参数到的情况下，它能自动适应任何发热模型，极大提高了工作效率；

2.380伏输入保护，避免由于电压输入错误造成控制器损坏。

3.热电偶保护功能，该控制器能自动识别发热线与热电偶，避免由于传感器输入错误造成热电偶损坏；

4.发热线输出短路保护，在发热线和负载发生短路时，控制器将自动关闭输出，避免热流道系统与控制器损坏；

5.自动环境温度先行补偿，使该控制器温度值更具有精确性；

6.热电偶自动冷端补偿。避免由于环境温度变化造成得相对误差；

7.传感器错误监视：控制器能够侦察到温度传感器反向和温度传感器开路，当传感器问题被侦察到时，控制器根据错误类型和控制器得模式进行动作；

8.控制器内部测量环断侦察；

9.加热器电流监视；

10.输出中断检查；
