2-STAGE EJECTORS-TETL

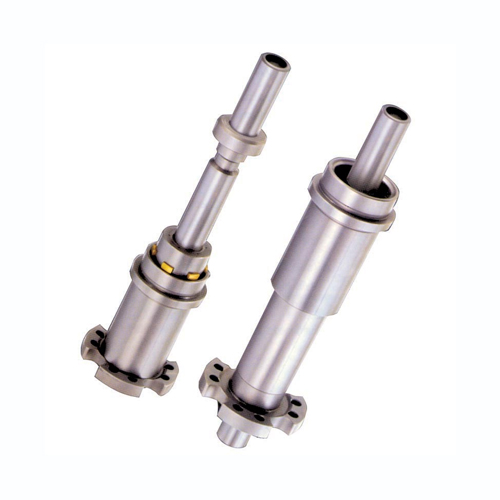

二次顶零件-TSTL26A
产品目录下载

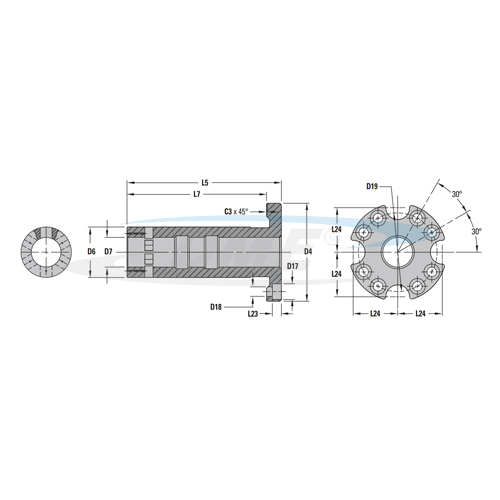

产品3D图下载
产品介绍：
DME二级顶出（TS）可兼容各种模具基座尺寸和板件厚度，并能够执行两种不同顶出程序：Top Last（TL）和Bottom Last（BL）。可根据最常用的DME模具基座，以三种不同尺寸执行各个顶出程序。用户可通过将中心杆（TL和BL）和行程套筒（仅限于BL）切割至指定长度，来确定各个顶出段的行程范围。安装后，二级顶出可有效、准确地控制两只推板的各个行程的排序和距离。一经安装，不得随意对其进行调整。
产品优势：
— 一次和二次行程彼此独立。
— 便于设置和安装。
— 固定行程不会被意外干扰或更改。
— 内部安装——避免对水路连接器和外装部件造成的干扰。
— 利用与DME内锁模扣类似的闭锁机构来确保流畅的操作和引导。
— 每种类型有三种可选尺寸，并能够与多数标准DME模架兼容。
— 采用使用寿命长的硬化钢部件。
二次顶尺寸与数量选择指南
— 可依据模架（大尺寸模架、厚板或承重应用部件的组装尺寸另行确定）的宽度，选择直径为20毫米（小）、26毫米（中）或32毫米（大）的二级顶出。
— 确定每个顶出行程的行程范围，以确保其不超过与选定的二级顶出类型和尺寸对应的最大行程。务必按照指定用途进行选择。
— 一般而言，应至少配备两只二级顶出。对于大尺寸模具、厚板或承重应用部件而言，还需要配备额外的组件或较大的组件。任何应用部件不得超过建议的最大荷载。
— 务必要确保荷载的平衡，以避免因翘曲导致过载。每个模架只能够配备同一尺寸的二级顶出。
