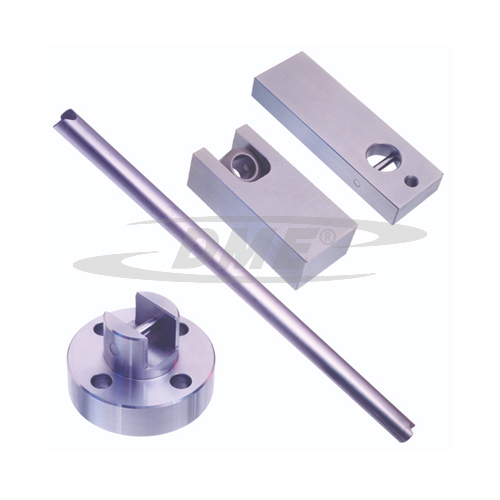

VectForm Lifter Systems——VF

斜顶座-VF系列

产品目录下载

产品3D图下载

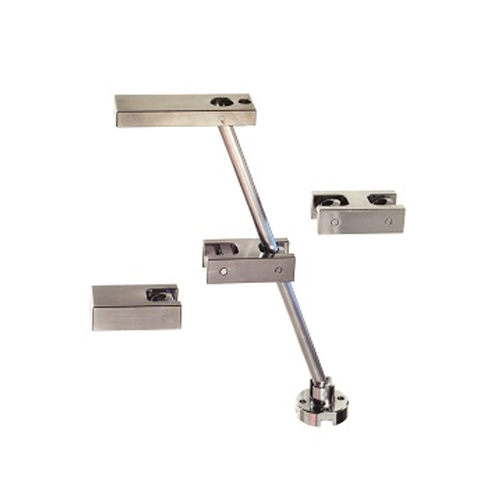

VectorForm滑座

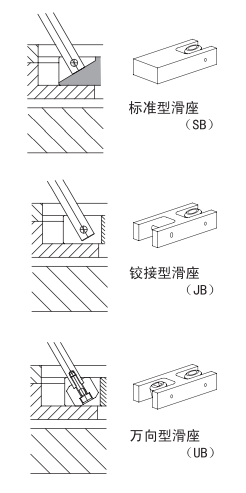

VectorForm斜顶系统提供三种类型的滑座，满足客户应用需求：

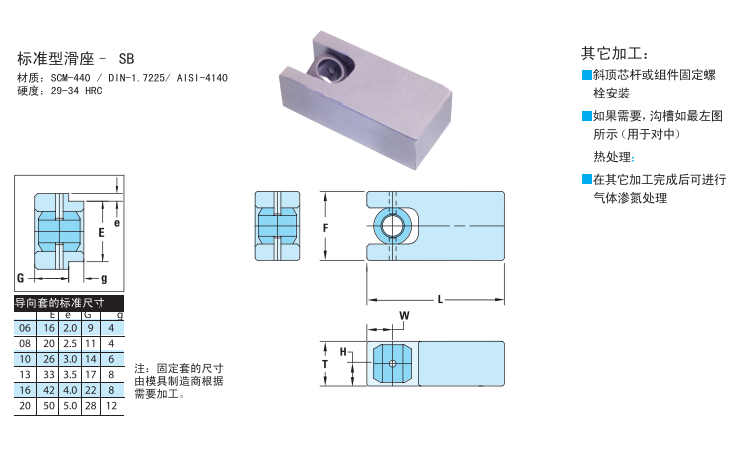

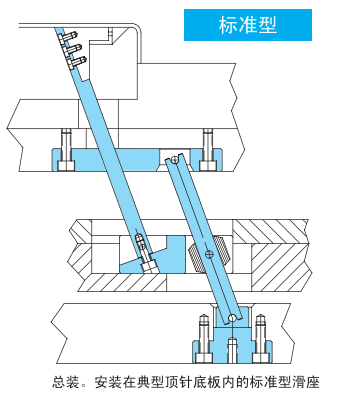

— 标准型滑座（SB）是最灵活、最经济的滑座。模具制造商可以定制加工标准滑座，以满足特定的应用要求。从负载与受力的角度，标准滑座也是最稳固最可靠的滑座。

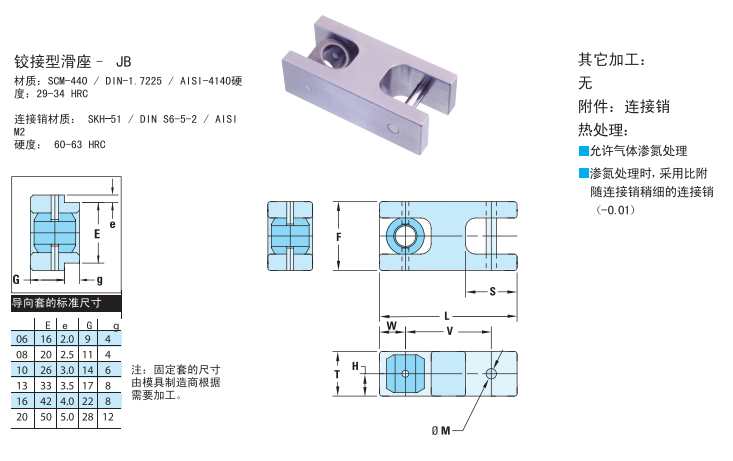

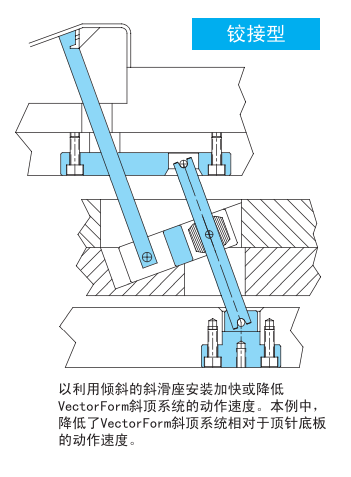

— 铰接型滑座（JB）允许斜顶芯组件采用单根销柱固定。

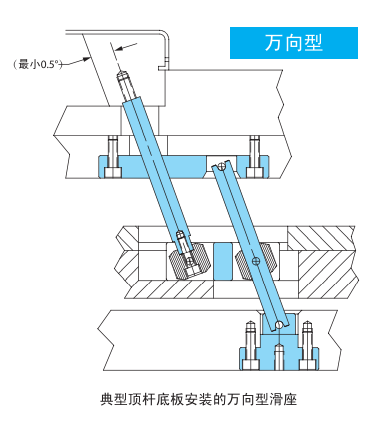

— 万向型滑座（UB）与铰接型滑座相似。虽然用万向节代替了单根销柱，比铰接型滑座（JB）具有更大的灵活性，但也只需一只螺钉即可固定斜顶芯组件。

产品优势：

— 30°角设计，相同的倒扣只需一般的行程

— 简易板加工

— 易于安装

— 可以组合使用多个系统提升大型斜顶芯，单个系统可以推出多个斜顶型芯

— 加速或减速型芯与顶杆底板之间的相对运动

— 可以增加冷却系统

— 提高了设计的灵活性
